流量计安装指南

任何流量计测量精度最常受损的原因可能是安装不当，基于压力的流量计也不例外。

流量计的安装

安装差压式流量计时，需重点把控以下关键要点：

1. 流量计上下游所需直管段长度

2. β 值（节流孔内径与管道内径之比，β=d/D）

3. 引压管取压口位置

4. 取压口加工质量差压变送器相对

5. 管道的安装方位

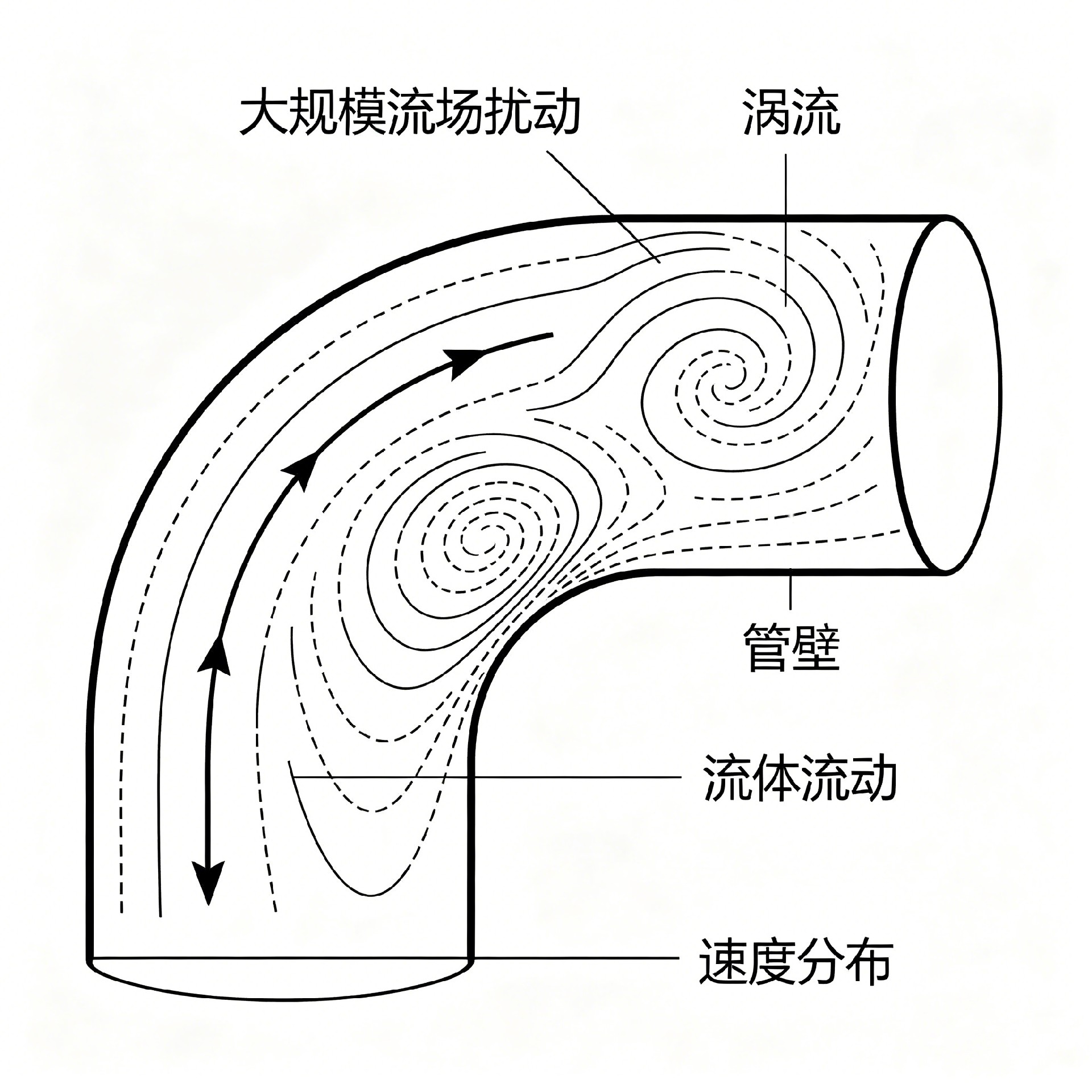

管道系统中的急弯结构会在流体中产生大范围湍流。弯头、三通、阀门、风机、泵体，都是管路内湍流的主要诱因，其中不同平面的连续弯头对流场的干扰最为严重。当流体正常流动状态被上述管道结构破坏后，流速分布会发生畸变，管道两侧管壁之间的流速梯度不再规律，流体内还会形成大型漩涡。差压式流量计依靠流体的单向线性流速变化完成流量检测，流场出现漩涡会直接影响其正常工作。

若流速分布严重畸变，节流元件检测到的流体加速值会偏大或偏小，无法真实反映管道内的实际流量。因此在工况允许的前提下，差压式流量计应尽量安装在调节阀、管道弯头等主要扰动部件的上游。

即便扰动部件位于流量计下游，若距离过近或扰动强度较大，同样会影响测量精度。除结构极简的管路系统外，绝大多数工况都无法完全规避上下游的流场干扰。

为保证流量测量准确，必须采取措施，让流量计附近的流速分布保持稳定。最简单且有效的办法，就是在流量计上下游配置足够长度的直管段。即便流场原本极度紊乱，流经足够长的直管后，也会逐渐趋于平稳，恢复为对称的标准流速分布。

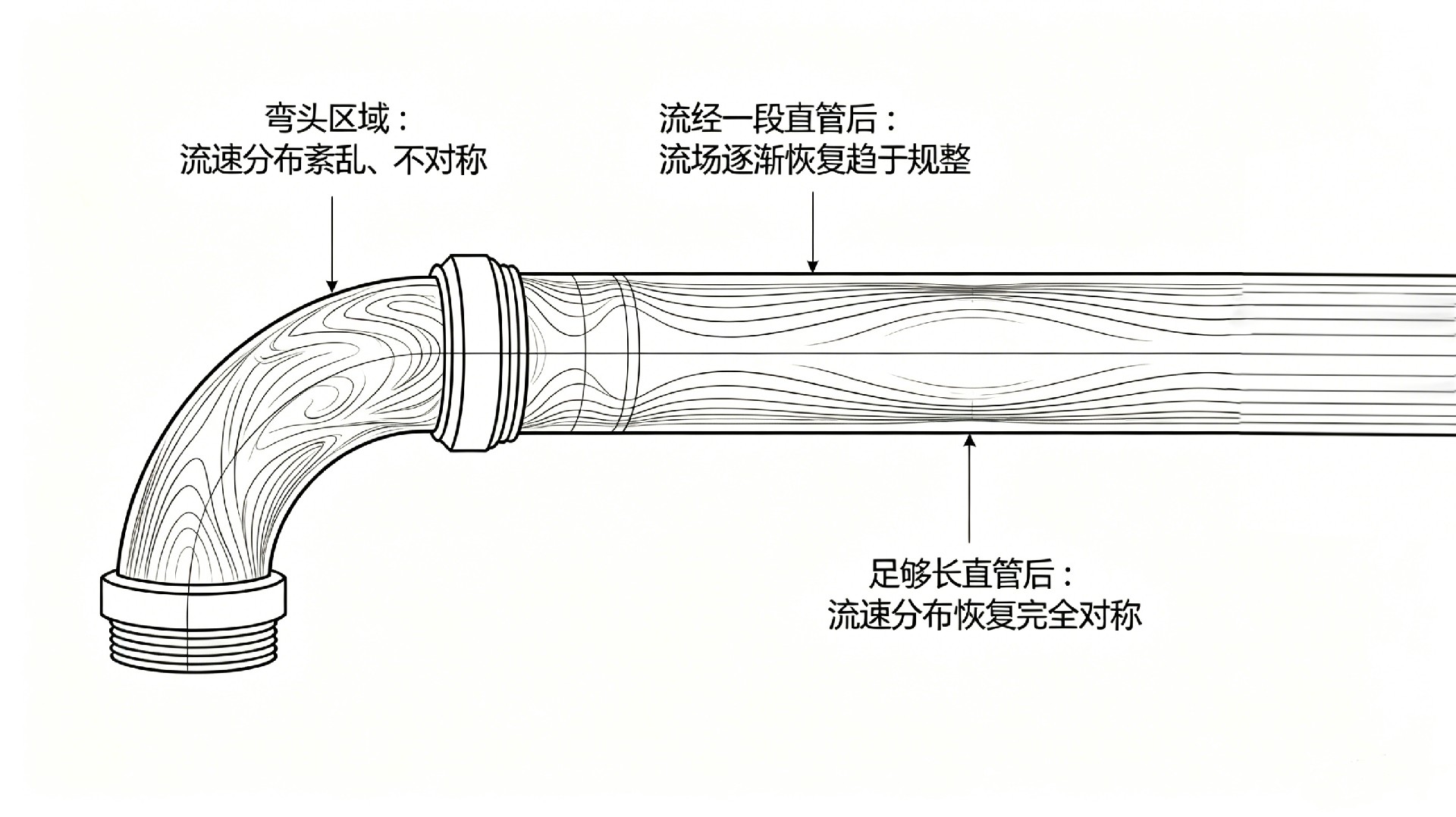

下图展示了管道弯头对流体流态的影响，以及流体流经长直管后，流速分布逐步恢复为标准对称形态的过程。

流量计直管段安装要求

流量计上下游最小直管段的推荐长度，会随湍流扰动类型、管道结构及节流元件形式产生明显差异。通常来说，β 值越小的节流元件，抗流场干扰能力越强；文丘里管、流量管、V 型锥等流线型节流装置，耐受扰动的能力最佳。

具体工况需参考流量计厂家官方资料，获取针对性安装规范。

若现场空间受限，无法布置足够长度的直管段，可采用另一种方案削弱管道产生的湍流：在流量计上游加装整流器。整流器由多根平行导管或导流叶片组成，沿流体流向布置在管道内部，能强制流体沿直线流动，让流场在远短于普通直管段的距离内恢复对称状态。

补充说明：低 β 值节流元件抗干扰能力更强，核心原因是其会显著提升流体流速。举个直观例子：若孔板 β 值极大，节流孔内径接近管道内径，流体几乎不会被加速，畸变的流场穿过孔板后依旧紊乱。而低 β 值元件可大幅加速流体，弱化流速分布不对称带来的影响。但低 β 值元件存在明显短板：会造成更大的永久性压力损失，进而增加系统能耗与设备运行成本。

孔板安装误区

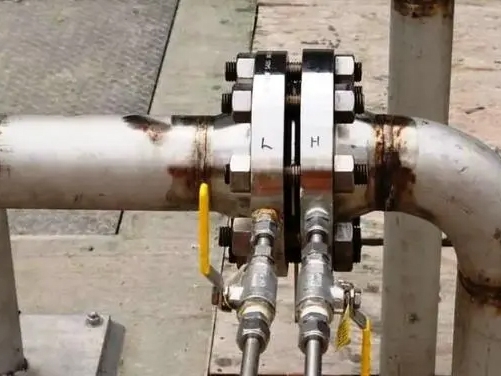

下图为典型的错误孔板安装案例，完全未遵守直管段安装要求：

孔板紧贴弯头安装，且弯头处于孔板上游 —— 该区域的流场干扰影响最大。此设备仅用于空气流量简易目视监测，对测量精度无严格要求，因此未造成实质影响。实际上只需微调孔板安装位置，即可有效改善工况。

由于部分管路设计人员不熟悉流量计结构与工作原理，这类违规安装现象十分普遍。在管路整体设计中，流量计的安装位置往往被忽视。对于高精度测量场景，必须将流量计安装位置作为核心考量项，即便因此增加管路造价、让布局变得复杂或影响外观，也需优先保证测量条件。

差压变送器安装规范

变送器安装位置不当，也是差压式流量计常见故障诱因。变送器的安装方位，需根据被测介质类型确定。

对于气体和蒸气流，需避免液滴积聚在引压管内，否则管内形成的液柱会产生附加压力，造成测量误差。对于液体流动，需防止气泡滞留于引压管内，气泡会挤占管内液体，造成两侧引压管液柱高度不均，进而产生虚假差压，引发测量偏差。

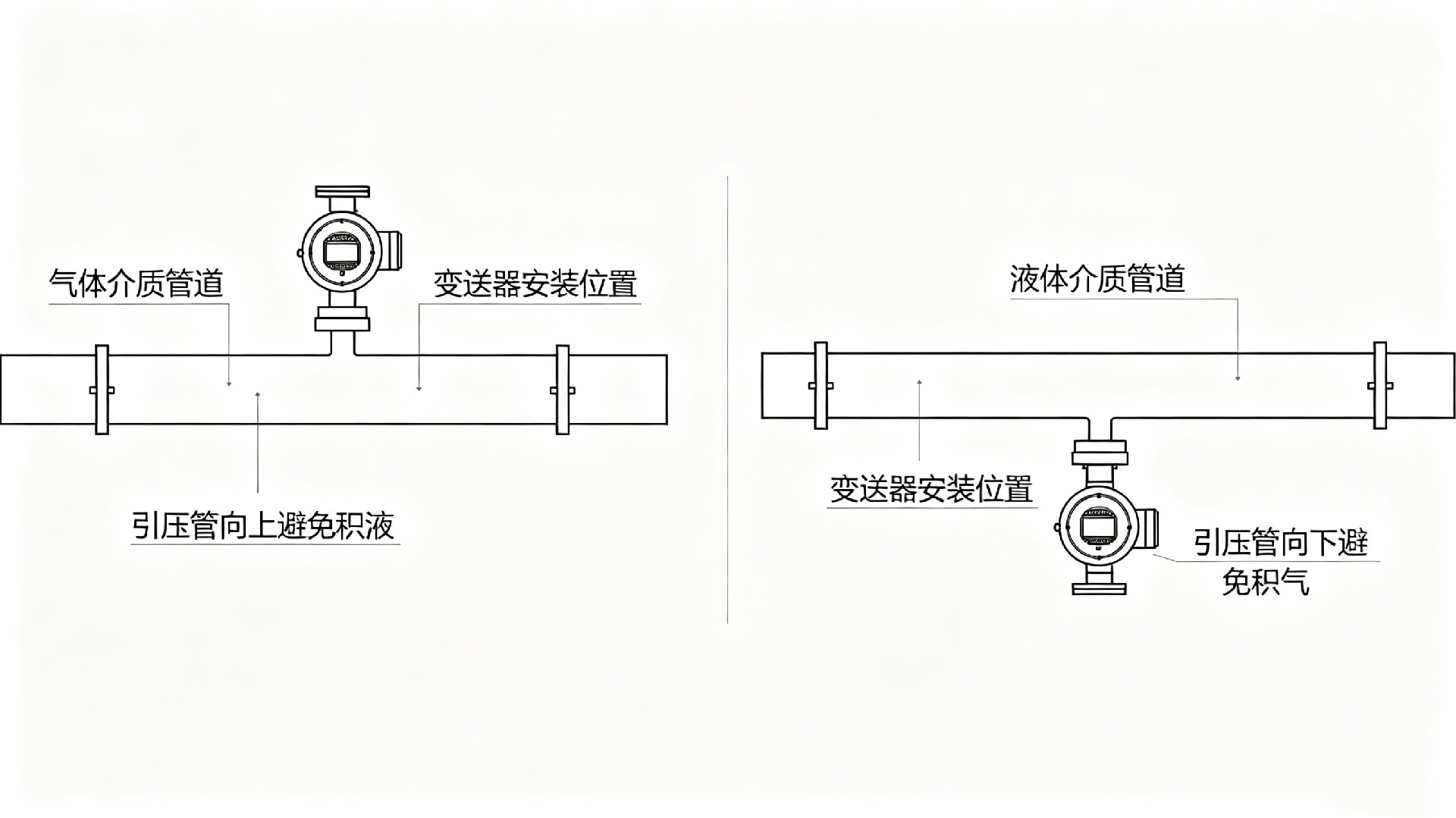

气体和液体介质的安装位置

蒸汽等可凝性蒸汽介质的安装方式，原则上与液体介质一致。一般情况下引压管温度低于管道内蒸汽温度，蒸汽会在引压管内冷凝成液体。将变送器安装在管道下方，冷凝液会充满引压管形成液封，既能稳定压力信号，也可保护变送器免受高温蒸汽侵蚀。

设备投运前，工作人员必须提前向两根引压管内加注冷凝液。管路会配备带可拆卸堵头或注液阀的三通接头，用于完成预注液操作。若省略该步骤，蒸汽会以不同速率在两侧引压管内冷凝，造成液柱高度不一致，设备初始运行阶段会出现明显测量误差。

部分蒸汽测量场景中，也可将引压管布置在管道上方，这种方式无需提前注液，也不用等待两侧冷凝液位持平，使用更为便捷。

取压孔加工要求

若需在现场管道或法兰上开孔取压，钻孔及去毛刺作业必须严格规范。取压孔内壁需与管道内壁平齐，不得留有毛刺、尖锐边缘，防止局部产生额外湍流；孔口位置也禁止出现凹陷、倒角等结构，微小的加工缺陷都可能引发较大的流量测量误差。
